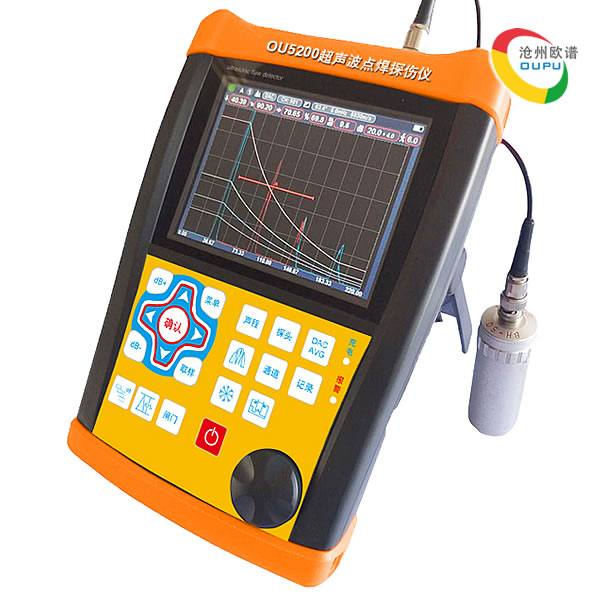

沧州欧谱OU5200数字式超声波点焊探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
二、产品特点●各种操作全程提示，对话框互动，无需看说明书；●点焊检测简单，易用，A扫波形清晰稳定，结合B图像图像，直观易用； ●典型点焊缺陷自动评判，自动报警，严格质量把关，同时可以协助改进焊接工艺； ●重复发射率：10-20000Hz精准调节，高速扫查； ●超高信噪比，波形清晰稳定，特殊的抗干扰设计，不惧恶劣工况； ●12位AD，高速采样，可使用25M探头检测，微小缺陷，灵敏度和分辨力超高； ●蓝牙无线传输，手机APP现场生成探伤报告，并实现打印； ●U盘直接导出PDF报告； ●IP65防护标准，合金与硅胶结合外壳，坚固耐用，防水防尘，阻尼支架任意； ●单电15小时连续工作，电池自带独立充电控制，两块电池无限时连续工作； 三、执行标准●国家标准：1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》 2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》 3. JB/T 10062-1999《超声探伤用探头性能测试方法》 4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》 5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》） ●欧洲标准（EN12668）包括有三个部分： 1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器 2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头 3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备 |  |

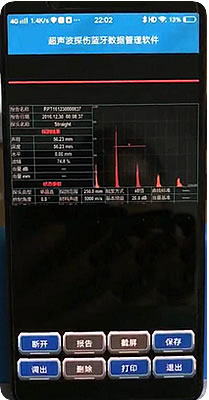

手机APP现场生成探伤报告 |
检测范围 | 0-15000mm；15米(钢中、纵波)，透射30米(可扩展) |
声速范围 | 100～20000m/s |
增益范围 | 0dB～120dB（设有0.1dB、1dB、2dB、6dB步进值） |
重复发射率 | 16-20000Hz 可调节精准 |
动态范围 | ≥38dB |
垂直线性误差 | ≤1.5% |
水平线性误差 | ≤0.2% |
分辨力 | >40dB(5P14) |
灵敏度余量 | >66dB(深200mmФ2平底孔) |
数字抑制 | (0～80)%，不影响线性与增益 |
滤波频带 | 0.1～500MHz |
探头频率 | 0.2-30MHz |
采样频率 | 400M |
系统主频 | 1G |
FPGA 主频 | 600M |
报警 | 蜂鸣报警，LED灯报警 |
闸门 | 进波门、失波门；单闸门、双闸门 |
探头类型 | 直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头 |
发射强度 | 50V、100V、200V、300V、400V、500V分级选择，适用探头范围广 |
脉冲宽度 | 在30-510范围内连续调节，以匹配不同频率的探头 |
探头阻尼 | 50-400Ω可选，满足灵敏度及分辨率的不同工作要求 |
硬件实时采样 | 高分辨率12位AD转换器，波形高度保真 |
检波方式 | 正半波、负半波、全波、射频检波 |
闸门读数 | 单闸门和双闸门读数方式可选；闸门内峰值读数 |
校准方式 | 双弧法、两孔法、V2 |
探伤工艺导入 | 500个可导入导出 |
参数调节方式 | 快速旋钮/对话框 |
语言 | 中文/英语/德语/意大利语/土耳其语 |
配色方案 | 五种 |
标准智能验收评定 | √ |
蓝牙 | √ |
手机APP | √ |
探伤录像 | √ |
插头插座 | BNC/LEMO可选 |
支架 | 自由角度 |
电源 | 直流（DC）9V |
待机时间 | 15小时 |
环境温度 | -10～50℃ |
相对湿度 | 20～95%RH |
外型尺寸 | 260×180×50 mm |
重量 | 1.3 kg |
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得
名称 | 数量 |
主机 | 1 |
锂电池 | 1 |
充电器 | 1 |
接头连接电缆 | 2 |
点焊探头1 | 1 |
点焊探头2 | 1 |
耦合剂 | 1 |
合格证 | 1 |
操作手册 | 1 |
装箱清单 | 1 |
保修卡 | 1 |
包装箱 | 1 |
